¿Cuánto sabes sobre los cilindros hidráulicos telescópicos?

Los cilindros hidráulicos telescópicos se utilizan ampliamente en diversos campos, especialmente en aplicaciones móviles. La capacidad de este diseño de cilindro para ofrecer un recorrido inusualmente largo mientras se conserva una longitud retraída relativamente modesta es su mayor ventaja. Cuando el espacio de montaje es limitado y se requiere un recorrido largo, un cilindro telescópico es la solución.
Dependiendo del número de etapas, un cilindro telescópico, también conocido como cilindro de múltiples etapas, puede tener una longitud colapsada tan corta como el 20% de la longitud del cilindro completamente extendido.

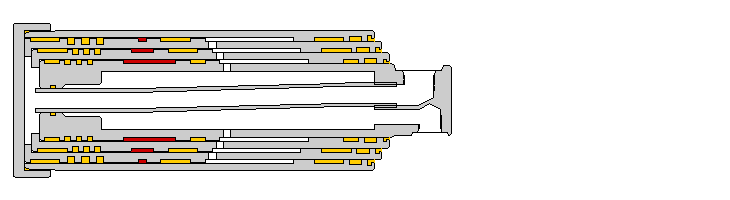

Diseño del cilindro hidráulico telescópico

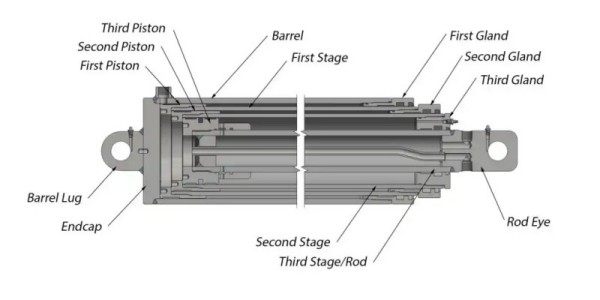

La parte más pequeña se denomina varilla o émbolo, mientras que el tubo de mayor diámetro se denomina barril, al igual que en un cilindro de varilla simple tradicional. Un cilindro telescópico tiene una o más etapas, que son tubos anidados con un diámetro decreciente desde el barril exterior. Parece que seis etapas es el número máximo. Es teóricamente posible crear un cilindro con más etapas, pero la estabilidad se convierte en un problema. Los cilindros con tres o cuatro etapas son bastante comunes.
Por lo general, las etapas de un cilindro telescópico van de mayor a menor tamaño. Antes de que la siguiente etapa se mueva, la etapa más grande completará su recorrido. Esto continúa hasta que el cilindro alcanza su longitud totalmente extendida y todas las etapas están completamente estiradas.

 Tipos de cilindros telescópicos
Cilindros telescópicos de acción simple

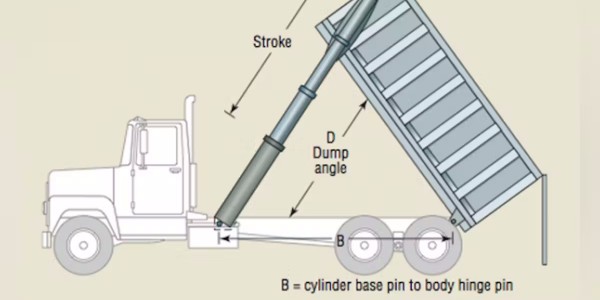

El diseño más básico y ampliamente utilizado es el cilindro telescópico de acción simple. Se extiende mediante presión hidráulica, al igual que un cilindro de varilla simple, y se retrae con la ayuda de una fuerza externa, como la gravedad. La retracción del cilindro ocurre cuando la presión del fluido se libera en el depósito, permitiendo que el peso de la carga supere las pérdidas mecánicas y la fricción. Los cilindros de acción simple se utilizan cuando alguna forma de carga está siempre presente, como un cuerpo de volquete en un camión volquete.

Cilindros telescópicos de doble acción
Un cilindro telescópico de doble acción utiliza presión hidráulica para expandirse y retraerse. Aunque el diseño es más complicado que su equivalente de acción simple, es la única opción en situaciones en las que se necesita control sobre el ciclo de retracción o cuando no hay una fuerza de retracción externa. Compactadores de basura, camiones de carga/descarga y palas excavadoras son ejemplos de aplicaciones clásicas.

 Las ventajas del cilindro hidráulico telescópico
La principal ventaja de utilizar un cilindro hidráulico telescópico es que se pueden fabricar como de acción simple, de doble acción o una combinación de acción simple/doble. Al seleccionar un cilindro telescópico de acción simple/doble combinado, se obtienen los beneficios adicionales y la funcionalidad de un cilindro hidráulico de doble acción con la facilidad de operación y la rentabilidad de un cilindro hidráulico de acción simple. Los cilindros hidráulicos telescópicos también ahorran espacio y pueden adaptarse a necesidades de ángulo precisas.

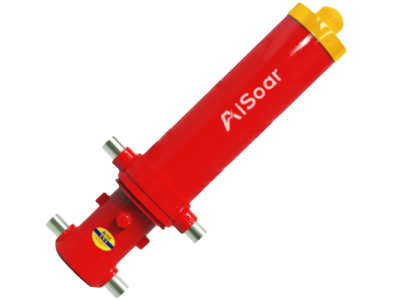

En AiSoar, contamos con más de 20 años de experiencia en la fabricación de cilindros hidráulicos, sistemas hidráulicos y máquinas de prueba hidráulicas. Somos una empresa experimentada y de confianza con una cartera de clientes leales. Si estás interesado en trabajar con nosotros o tienes alguna pregunta sobre nuestros cilindros hidráulicos, ¡no dudes en contactarnos hoy mismo!
