Métodos de Montaje de Cilindros Hidráulicos

Introducción
Los métodos de montaje de cilindros hidráulicos son determinantes para optimizar su rendimiento y prolongar su vida útil en aplicaciones industriales. Existen varias opciones, como montajes fijos en el centro del cilindro que favorecen la transmisión directa de fuerza, evitando el desgaste innecesario, y montajes laterales que facilitan la instalación, pero requieren una alineación precisa para minimizar tensiones. También son comunes los montajes pivotantes, que permiten al cilindro ajustarse a los movimientos del equipo en un solo plano, así como los montajes de brida, conocidos por su resistencia. Este artículo explora las características, ventajas y aplicaciones de los distintos tipos de montaje para cilindros hidráulicos.

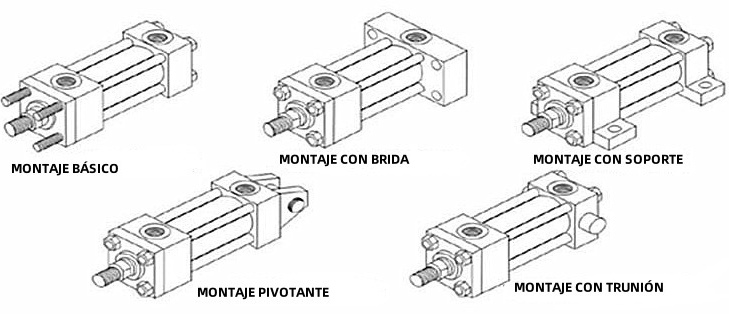

Métodos de Montaje de Cilindros Hidráulicos

Montajes con brida
Este tipo de montaje es extremadamente resistente y rígido, ideal para aplicaciones donde se requiere estabilidad, aunque tolera poco la desalineación. Se recomienda el uso de montajes en el extremo de la tapa para cargas de compresión y en el extremo del vástago para situaciones en las que la carga principal somete al vástago del pistón a tensión. La brida proporciona una excelente estabilidad en aplicaciones de alta presión.

Cilindros de montaje lateral
Son fáciles de instalar y mantener, pero los soportes generan un momento de giro cuando el cilindro aplica fuerza a la carga, lo que puede aumentar el desgaste de los componentes. Para reducir este efecto, se recomienda especificar un recorrido que sea al menos igual al diámetro del cilindro en los montajes laterales, ya que una carga elevada puede desestabilizar cilindros de carrera corta y diámetro grande. Es esencial que los montajes laterales estén bien alineados y que la carga esté soportada y guiada para minimizar el desgaste y la fricción.

Montajes con orejetas en el eje central
Estos montajes absorben las fuerzas a lo largo de la línea central del cilindro, lo que ayuda a reducir el desplazamiento lateral y proporciona estabilidad. No obstante, es recomendable asegurar las orejetas con pasadores de chaveta para evitar el movimiento en aplicaciones de alta presión o condiciones de choque, lo que garantiza una mayor seguridad en condiciones operativas extremas.

Montajes pivotantes

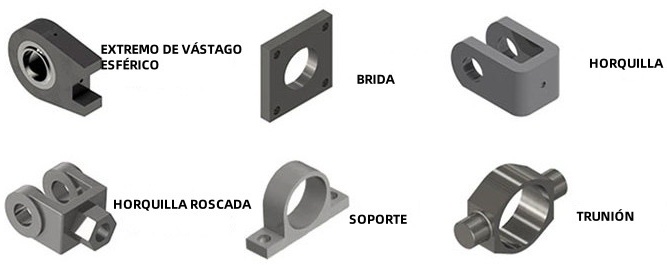

Permiten que el cilindro cambie su alineación en un solo plano y absorben la fuerza a lo largo de la línea central. Los tipos de montaje pivotantes incluyen horquillas, soportes de muñón y cojinetes esféricos. Como estos montajes permiten que el cilindro pivote, deben usarse con accesorios en el extremo del vástago que también permitan movimiento, lo que facilita el ajuste en diversas posiciones. Las horquillas son adecuadas para montajes en cualquier orientación y se recomiendan especialmente para cilindros de carrera corta y diámetros pequeños o medianos.

Conclusión
La elección correcta del método de montaje en cilindros hidráulicos es clave para maximizar el rendimiento, minimizar el desgaste y asegurar una larga vida útil del equipo. Aisoar Hydraulics, con más de 20 años de experiencia en la fabricación de cilindros hidráulicos y sistemas de pruebas, ofrece soluciones adaptadas a cada aplicación y tipo de montaje, garantizando una precisión y rendimiento superiores en entornos industriales exigentes.
