Cilindros Hidráulicos de Simple y Doble Efecto: ¿Cuál Elegir para tu Aplicación?

Introducción
Los cilindros hidráulicos son componentes esenciales en una amplia gama de maquinaria industrial y sistemas móviles. En el mundo de la hidráulica, la elección entre un cilindro de simple o doble efecto puede tener un impacto significativo en la eficiencia, rendimiento y coste de la operación. En este blog, analizaremos en detalle las diferencias, funciones, características y aplicaciones de los cilindros hidráulicos de simple y doble efecto para ayudarte a seleccionar la opción adecuada para tu aplicación.

¿Qué es un Cilindro Hidráulico?
Un cilindro hidráulico es un actuador lineal que convierte la energía del fluido hidráulico a presión en fuerza mecánica para realizar trabajos, como levantar, empujar o tirar. El funcionamiento básico de un cilindro hidráulico se basa en la presión ejercida por el fluido, que genera un movimiento lineal del pistón dentro del cilindro.

Dependiendo de su diseño y función, los cilindros pueden ser de simple o doble efecto. La principal diferencia radica en cómo se desplazan y retornan los pistones dentro del cilindro.

Cilindro Hidráulico de Simple Efecto
Un cilindro de simple efecto utiliza la presión del fluido hidráulico solo en un sentido, normalmente para extender el pistón, mientras que el retorno se logra por una fuerza externa, como la gravedad o un muelle interno. Este tipo de cilindro es ideal para aplicaciones donde solo es necesario un movimiento en una dirección y el retorno puede ser asistido por algún factor externo.

Características del Cilindro de Simple Efecto:
Un puerto de entrada de fluido: El cilindro tiene solo una entrada para el fluido, que impulsa el pistón hacia una dirección (generalmente extensión).
Retorno por fuerza externa: La retracción del pistón se realiza mediante fuerzas externas, como un muelle, gravedad o una carga externa.
Diseño más sencillo: Los cilindros de simple efecto son más simples y económicos que los de doble efecto debido a su menor número de componentes.
Menor consumo de energía: Solo requieren presión hidráulica para un ciclo del movimiento, lo que puede resultar en un menor consumo energético.
Aplicaciones Comunes:
Prensas hidráulicas: Donde se necesita una fuerza hacia abajo pero el retorno se realiza mediante gravedad.
Elevadores de coches: En los talleres mecánicos, los cilindros de simple efecto se utilizan para levantar el coche y luego bajarlo por su propio peso.
Equipos agrícolas: Como los remolques volquete, donde el levantamiento del remolque se realiza mediante el cilindro y la gravedad lo baja de nuevo.
Ventajas:
Simplicidad y bajo coste: Su diseño sencillo reduce el coste inicial y el mantenimiento.
Ahorro de energía: Al no necesitar presión hidráulica para el retorno, se reduce el consumo de energía.
Desventajas:
Menor control en la retracción: Al depender de fuerzas externas para el retorno, puede haber menos precisión y control en el movimiento de retracción.

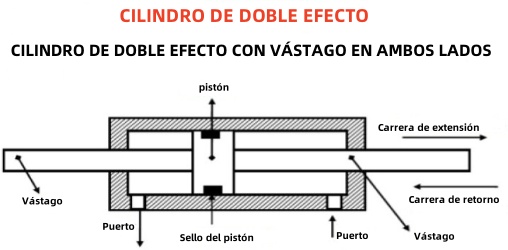

Cilindro Hidráulico de Doble Efecto
El cilindro de doble efecto es más avanzado y versátil, ya que utiliza la presión del fluido tanto para extender como para retraer el pistón. Este tipo de cilindro tiene puertos de entrada y salida en ambos extremos, lo que permite que el fluido hidráulico impulse el pistón en ambas direcciones, proporcionando mayor control sobre el movimiento.

Características del Cilindro de Doble Efecto:
Dos puertos de fluido: Uno para extender el pistón y otro para retraerlo.
Movimiento en ambas direcciones: La presión hidráulica se utiliza tanto para la extensión como para la retracción del pistón, lo que permite un control más preciso y rápido.
Mayor versatilidad: Pueden manejar aplicaciones que requieran fuerza en ambas direcciones, tanto en compresión como en tensión.
Aplicaciones Comunes:
Maquinaria de construcción: Como excavadoras y grúas, donde se necesita control tanto en el levantamiento como en la bajada de cargas pesadas.
Sistemas de dirección hidráulica: En vehículos industriales y maquinaria pesada, donde se necesita precisión y control en ambas direcciones de movimiento.
Prensas industriales: Que requieren fuerza controlada en ambos ciclos, como en el conformado de metales o el moldeo por inyección.
Ventajas:
Control completo del movimiento: Al utilizar presión hidráulica en ambas direcciones, se obtiene un mayor control sobre el movimiento y la posición del pistón.
Versatilidad: Adecuados para una amplia gama de aplicaciones donde se necesita fuerza tanto para empujar como para tirar.
Desventajas:
Mayor coste y complejidad: Su diseño más complejo con más componentes los hace más costosos y requiere más mantenimiento.
Mayor consumo de energía: Al necesitar presión hidráulica en ambas direcciones, el consumo energético es mayor que en los cilindros de simple efecto.
¿Cuál Elegir para tu Aplicación?
La elección entre un cilindro de simple o doble efecto depende en gran medida de los requisitos específicos de la aplicación:

Si necesitas un cilindro para tareas sencillas de levantamiento o empuje en una sola dirección, donde el retorno puede realizarse de manera natural o por gravedad, un cilindro de simple efecto será suficiente. Es ideal para aplicaciones como equipos de elevación, prensas hidráulicas o maquinaria agrícola.

Si tu aplicación requiere control en ambas direcciones, como en maquinaria de construcción, automatización industrial o sistemas de dirección, un cilindro de doble efecto es la mejor opción. Te proporcionará la versatilidad y el control necesarios para movimientos precisos en ambas direcciones.

Factores Adicionales a Considerar
Además de la elección entre cilindros de simple o doble efecto, otros factores a tener en cuenta incluyen el tipo de fluido hidráulico, el material del cilindro, la presión de trabajo y el entorno operativo. Por ejemplo, en entornos con temperaturas extremas o condiciones corrosivas, puede ser necesario utilizar cilindros fabricados con materiales especiales o equipados con sellos resistentes al calor o a productos químicos.

Conclusión
La decisión entre un cilindro hidráulico de simple o doble efecto debe basarse en una evaluación detallada de las necesidades de tu aplicación. Los cilindros de simple efecto son ideales para tareas unidireccionales con un diseño más sencillo y económico, mientras que los cilindros de doble efecto ofrecen mayor control y versatilidad para aplicaciones que requieren fuerza y movimiento en ambas direcciones. Sea cual sea tu elección, asegurarte de seleccionar el cilindro adecuado garantizará un rendimiento óptimo, eficiencia y seguridad en tus operaciones hidráulicas.
