Principio de Funcionamiento del Cilindro Hidráulico Telescópico

¿Qué es un cilindro hidráulico telescópico?
El cilindro hidráulico telescópico, también conocido como cilindro hidráulico multietapa o combinado, es un tipo especial de cilindro hidráulico con una amplia gama de aplicaciones. Según el número de etapas telescópicas, se puede dividir en cilindros hidráulicos telescópicos de 2, 3, 4 y 5 etapas. Según el número de veces que se suministra líquido para completar un ciclo de trabajo, existen cilindros hidráulicos multietapa de simple efecto y de doble efecto. Entre ellos, el cilindro multietapa de simple efecto es un cilindro hidráulico telescópico de émbolo. El cilindro hidráulico multietapa de doble efecto es un cilindro hidráulico telescópico de tipo pistón. También existe un cilindro hidráulico telescópico en el que la última etapa es un pistón y las etapas anteriores, o una de ellas, son émbolos.

Estructura

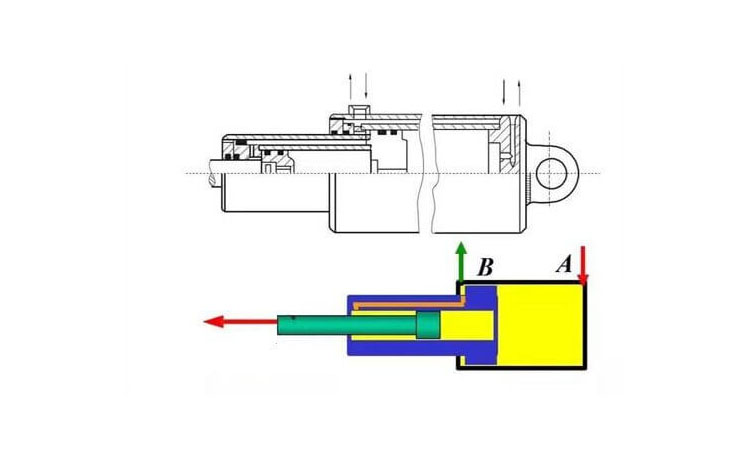

El cilindro hidráulico telescópico de doble efecto y dos etapas de tipo pistón, en el que el conjunto del pistón de la primera etapa incluye un anillo de sellado del pistón, la pared exterior de la varilla del pistón del cilindro de primera etapa y la pared interior de la varilla del pistón de la primera etapa. El conjunto de la varilla del pistón secundario incluye una varilla del pistón, un pistón y un sello. Al mismo tiempo, la pared interior de la varilla del pistón primario es el barril del cilindro de la varilla del pistón secundario, y la tapa frontal del cilindro del pistón secundario con la función de guía también es parte constitutiva de la varilla del pistón primario. Inicialmente, el pistón pequeño de la segunda etapa se ubica en la parte superior del pistón grande de la primera etapa, y el pistón grande de la primera etapa se encuentra en la parte inferior del tubo telescópico. Cuando se suministra aceite a presión desde el puerto derecho, los conjuntos de pistón primario y secundario se mueven hacia arriba al mismo tiempo.

El cilindro hidráulico telescópico contiene dos o más cilindros hidráulicos de pistón. La varilla del pistón del cilindro de la etapa anterior es el barril del cilindro de la siguiente etapa.

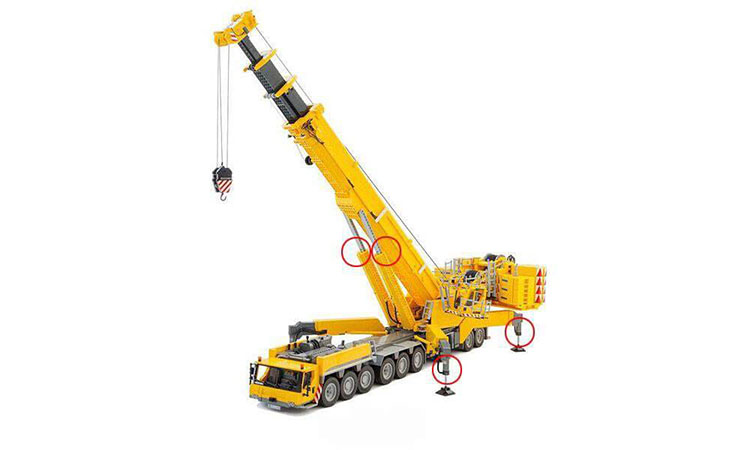

El recorrido total del cilindro hidráulico telescópico es la suma de los recorridos de los cilindros en todos los niveles, por lo que puede ser bastante largo. Cuando no está en funcionamiento, la longitud de todo el cilindro hidráulico se puede acortar considerablemente. Es ampliamente utilizado en ocasiones donde se requieren dimensiones de instalación compactas y un gran recorrido de trabajo. El ejemplo de aplicación más típico es el brazo telescópico de una grúa móvil. Además, también se ha utilizado ampliamente en los soportes hidráulicos de los camiones de volteo, vehículos de limpieza y maquinaria minera.

Principio de funcionamiento
Cuando el aceite a presión entra desde la cavidad sin varilla, el cilindro con el área efectiva más grande del pistón comienza a extenderse, y cuando alcanza el final, el cilindro con la segunda área efectiva del pistón comienza a extenderse. La secuencia de la extensión telescópica hidráulica es de grande a pequeña, obteniendo un largo recorrido de trabajo. Cuanto menor es el área efectiva del cilindro de extensión, mayor es la velocidad de extensión.

Por lo tanto, la velocidad de extensión se vuelve más lenta y luego más rápida, y la correspondiente fuerza hidráulica cambia de grande a pequeña. Esta regla de cambio de la fuerza y la velocidad es adecuada para los requisitos de fuerza y velocidad de diversas maquinarias de carga y descarga automáticas. El orden de retracción generalmente es de pequeño a grande, con una longitud axial más corta durante la retracción, ocupando menos espacio y con una estructura compacta. El campo de aplicación normalmente son los sistemas hidráulicos de maquinaria de construcción y otras maquinarias móviles, como grúas y camiones de volteo.

Los cilindros de diferentes niveles del cilindro hidráulico telescópico aumentan gradualmente. Cuando la carga es constante, la presión de trabajo aumenta gradualmente. Al trabajar, el cilindro hidráulico de la primera etapa del cilindro telescópico se extiende primero, y el cilindro de la última etapa se extiende al final. Al retornar, el último cilindro hidráulico será el primero en retornar, y el primer cilindro hidráulico será el último en retornar.
