¿Cuál es la Diferencia entre Cilindros Hidráulicos en Serie y en Paralelo?

Introducción
Los cilindros hidráulicos son componentes esenciales en muchos sistemas industriales, proporcionando movimiento lineal a través de la fuerza del fluido presurizado. La configuración de estos cilindros dentro de un circuito hidráulico ya sea en serie o en paralelo puede afectar significativamente el rendimiento, la eficiencia y la aplicación del sistema. Comprender las diferencias entre estas configuraciones es crucial para seleccionar la más adecuada según los requisitos operativos específicos.

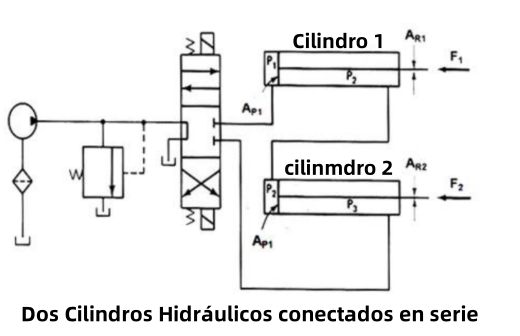

Cilindros Hidráulicos en Serie
En una configuración en serie, los cilindros hidráulicos están conectados uno tras otro, de modo que el fluido hidráulico fluye secuencialmente de un cilindro a otro. Esta disposición genera un efecto acumulativo de presión, mientras que la tasa de flujo se mantiene constante en todo el sistema.

Características Clave de la Configuración en Serie:
Acumulación de Presión: La presión aumenta con cada cilindro, resultando en una mayor fuerza en el cilindro final.
Tasa de Flujo Constante: Todos los cilindros se extienden o retraen a la misma velocidad bajo condiciones de carga iguales.
Movimiento Secuencial: Ideal para aplicaciones que requieren una secuenciación precisa.
Longitud de Carrera Total: La longitud de carrera total es la suma de las individuales, útil para aplicaciones de desplazamiento largo.

Ventajas:
Mayor fuerza de salida.
Operación secuencial controlada.

Desventajas:
Potencial reducción de velocidad.
Riesgo de desincronización.
Requiere alta presión inicial.

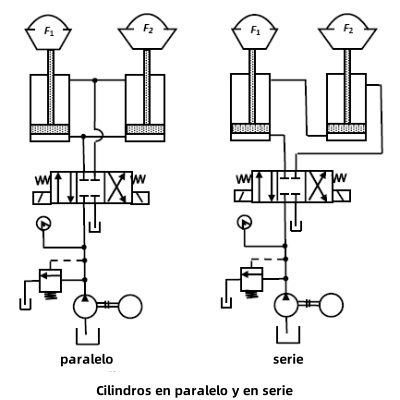

Cilindros Hidráulicos en Paralelo
En una configuración en paralelo, todos los cilindros comparten una línea de entrada común, recibiendo la misma presión al mismo tiempo, mientras que el flujo se divide entre ellos. Cada cilindro opera de manera independiente según su carga y requisitos de flujo.

Características Clave de la Configuración en Paralelo:
Presión Constante: Todos los cilindros reciben la misma presión, lo que genera una fuerza uniforme.
Tasa de Flujo Dividida: La tasa de flujo se reparte, lo que puede resultar en diferentes velocidades según la carga.
Movimiento Simultáneo: Los cilindros pueden moverse al mismo tiempo, aunque no necesariamente a la misma velocidad.
Operación Independiente: Cada cilindro funciona de forma autónoma, adecuado para sistemas flexibles.

Ventajas:
Distribución uniforme de la fuerza.
Control independiente.
Flexibilidad en el diseño.

Desventajas:
Desafíos de división del flujo.
Sistemas de control complejos.
Posible sobrecarga en algunos cilindros.

Aplicaciones
La configuración en serie se utiliza típicamente en:
Prensas donde se necesita alta fuerza.
Brazos robóticos que requieren movimientos secuenciales.
Elevadores de múltiples etapas.

La configuración en paralelo es ideal para:

Equipos de elevación que requieren distribución uniforme.
Sistemas de suspensión con control adaptable.
Máquinas de múltiples ejes que necesitan control independiente.

Conclusión
La elección entre configuraciones en serie y en paralelo para cilindros hidráulicos depende de los requisitos específicos de la aplicación, como fuerza, velocidad, sincronización y control. Las configuraciones en serie son adecuadas para aplicaciones que demandan alta fuerza acumulativa y movimiento secuencial, mientras que las configuraciones en paralelo ofrecen flexibilidad y distribución uniforme de la fuerza. Comprender estas diferencias es crucial para optimizar el rendimiento del sistema y alcanzar los resultados deseados en diversas aplicaciones industriales.
